A instalação de sistemas elétricos é uma das etapas mais críticas na construção e manutenção de qualquer imóvel, seja residencial, comercial ou industrial. Um sistema elétrico bem planejado e executado garante não apenas o funcionamento eficiente dos aparelhos e dispositivos, mas também a segurança dos ocupantes e a durabilidade da infraestrutura.

Em um mundo cada vez mais dependente de tecnologia e eletricidade, entender os fundamentos de uma instalação elétrica pode ser a diferença entre um ambiente seguro e funcional e um cenário de risco potencial.

 Neste guia completo, exploraremos os diversos tipos de instalação de sistemas elétricos, os componentes essenciais, os procedimentos necessários e as melhores práticas para garantir que seu sistema elétrico esteja sempre operando de maneira segura e eficiente.

Quais são os tipos de instalação elétrica?

Existem diversos tipos de instalação elétrica, cada um adequado a diferentes necessidades e ambientes, veja os diferente tipo a seguir:

Instalação Elétrica Residencial

A instalação elétrica residencial é projetada para atender às necessidades de eletricidade de casas e apartamentos. Inclui a instalação de fios, tomadas, interruptores, painéis elétricos e sistemas de iluminação.

Instalação Elétrica Comercial

A instalação elétrica comercial envolve a instalação de sistemas elétricos em escritórios, lojas, restaurantes e outros estabelecimentos comerciais. Esse tipo de instalação geralmente exige uma maior capacidade de energia e inclui sistemas de iluminação mais complexos, sistemas de climatização e infraestrutura de TI.

Instalação Elétrica Industrial

A instalação elétrica industrial é realizada em fábricas e indústrias, onde a demanda por energia é muito maior. Este tipo de instalação inclui a instalação de equipamentos de alta potência, motores industriais, sistemas de automação e controle, além de medidas de segurança reforçadas.

Instalação Elétrica de Emergência

A instalação elétrica de emergência inclui sistemas de backup como geradores e sistemas de energia ininterrupta (UPS) para garantir o fornecimento contínuo de energia em caso de falhas no fornecimento principal.

Qual é a definição de instalação elétrica?

A instalação elétrica refere-se ao conjunto de componentes elétricos interconectados que fornecem energia elétrica a um edifício ou área específica. Isso inclui cabos, condutores, painéis de distribuição, tomadas elétricas, interruptores, e dispositivos de proteção como disjuntores e fusíveis. A instalação elétrica deve ser projetada e executada conforme as normas de segurança elétrica para garantir eficiência e evitar riscos de incêndio ou choque elétrico.

Planejamento e Design de Sistemas Elétricos

O planejamento e design de um sistema elétrico são etapas fundamentais que determinam a eficiência e a segurança da instalação elétrica.

Análise de Necessidades

Antes de iniciar o projeto, é essencial realizar uma análise detalhada das necessidades elétricas do local. Isso inclui a identificação dos dispositivos e aparelhos que serão utilizados, a carga elétrica esperada e a disposição dos pontos de uso.

Elaboração do Projeto

Com base na análise, o próximo passo é a elaboração do projeto elétrico. Este deve incluir:

• Diagramas de fiação: Esquemas detalhados que mostram a disposição dos cabos, condutores e pontos de conexão.
• Dimensionamento de cabos: Escolha dos cabos adequados com base na carga elétrica e na distância.
• Posicionamento de painéis e quadros elétricos: Definição dos locais ideais para instalação dos painéis de distribuição e quadros elétricos.

Seleção de Materiais

A escolha de materiais de qualidade é crucial para a durabilidade e segurança da instalação de sistemas elétricos. Isso inclui cabos, conduítes, tomadas, interruptores e dispositivos de proteção como disjuntores e fusíveis.

Quais são os sistemas que fazem parte do sistema elétrico?

Um sistema elétrico completo é composto por diversos subsistemas, cada um com uma função específica para garantir o fornecimento e distribuição segura da energia elétrica:

Sistema de Distribuição

O sistema de distribuição é responsável por levar a energia elétrica do ponto de entrada (como um transformador) até os diversos pontos de uso dentro do edifício. Inclui cabos, condutos, e painéis de distribuição.

Sistema de Iluminação

O sistema de iluminação abrange todas as luzes e dispositivos de controle de iluminação dentro de um edifício. Pode incluir desde lâmpadas e luminárias até sensores de presença e sistemas de controle de iluminação inteligentes.

Sistema de Tomadas e Interruptores

As tomadas e interruptores são componentes essenciais para a conexão de aparelhos e o controle da iluminação e outros dispositivos elétricos. Eles devem ser instalados de maneira estratégica para facilitar o uso e garantir a segurança.

Sistema de Proteção Elétrica

Os sistemas de proteção elétrica incluem disjuntores, fusíveis, e dispositivos de proteção contra surtos (DPS). Esses componentes são fundamentais para proteger a instalação contra sobrecargas, curtos-circuitos e picos de tensão.

Sistema de Aterramento

O sistema de aterramento é vital para a segurança elétrica, desviando correntes elétricas indesejadas para o solo e reduzindo o risco de choque elétrico.

O que é necessário para uma instalação elétrica?

Para realizar uma instalação elétrica segura e eficiente, é necessário seguir alguns passos e utilizar ferramentas e materiais adequados:

Planejamento e Projeto

O primeiro passo para qualquer instalação elétrica é o planejamento. Isso inclui a elaboração de um projeto elétrico que detalha o layout dos componentes, a carga esperada e os materiais necessários. Um engenheiro elétrico geralmente é responsável por essa etapa.

Materiais Necessários

Os materiais básicos para uma instalação elétrica incluem cabos elétricos, conduítes, tomadas, interruptores, disjuntores, painéis de distribuição e sistemas de iluminação. A qualidade desses materiais é crucial para a segurança e durabilidade da instalação.

Ferramentas Essenciais

As ferramentas necessárias para a instalação elétrica incluem alicates de corte, chaves de fenda, multímetros, fita isolante, e equipamentos de proteção individual como luvas e óculos de segurança.

Normas de Segurança

Seguir as normas de segurança é essencial para qualquer instalação elétrica. Isso inclui a conformidade com regulamentos locais, como a Norma Regulamentadora NR-10 no Brasil, que estabelece diretrizes de segurança para trabalhos com eletricidade.

Inspeção e Testes

Após a conclusão da instalação elétrica, é necessário realizar inspeções e testes para garantir que todos os componentes estão funcionando corretamente e de forma segura. Isso inclui testes de continuidade, resistência de isolamento e funcionalidade dos sistemas de proteção.

Passo a Passo da Instalação de Fiação

A instalação da fiação é uma das etapas mais importantes da instalação elétrica. Aqui está um guia passo a passo para garantir uma instalação segura e eficiente:

1. Preparação do Local

Antes de iniciar a instalação, prepare o local:

• Desligue a energia no painel principal.
• Use equipamentos de proteção individual (EPI), como luvas e óculos de segurança.

2. Passagem dos Cabos

Passe os cabos pelos conduítes ou eletrodutos conforme o projeto. Certifique-se de que os cabos estejam bem fixados e organizados para evitar emaranhados.

3. Conexão dos Cabos

Conecte os cabos aos respectivos pontos de uso:

• Tomadas e Interruptores: Conecte os fios neutro, fase e terra conforme as especificações.
• Painéis e Quadros Elétricos: Conecte os cabos de alimentação e distribua a carga de maneira equilibrada.

4. Verificação e Teste

Após a instalação, realize testes para verificar a continuidade e resistência dos cabos. Certifique-se de que todos os componentes estejam funcionando corretamente antes de ligar a energia.

Instalação de Tomadas, Interruptores e Disjuntores

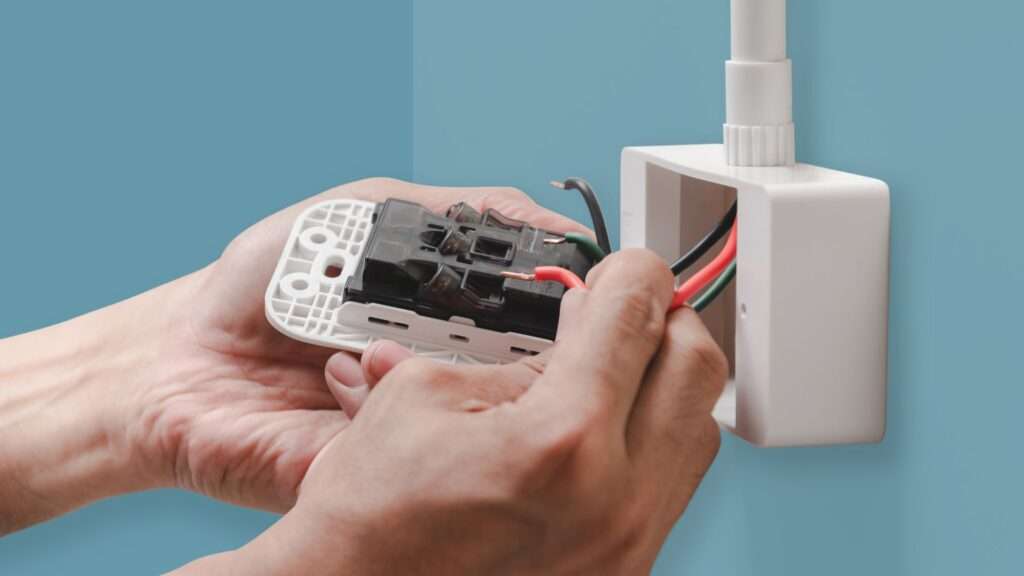

Tomadas

As tomadas devem ser instaladas em locais estratégicos e de fácil acesso. Utilize caixas de passagem e certifique-se de que as conexões estejam firmes e seguras.

Interruptores

Instale os interruptores em alturas acessíveis, geralmente entre 1,2m e 1,5m do chão. Conecte os fios de acordo com o tipo de interruptor (simples, paralelo ou intermediário).

Disjuntores

Os disjuntores são dispositivos de proteção essenciais em qualquer sistema elétrico. Instale-os no painel de distribuição e verifique se a corrente nominal dos disjuntores é adequada para a carga elétrica esperada.

Manutenção de Sistemas Elétricos

A manutenção regular dos sistemas elétricos é essencial para garantir sua eficiência e longevidade. Isso inclui inspeções periódicas, limpeza de componentes, verificação de conexões e substituição de peças desgastadas. Uma boa prática de manutenção pode prevenir problemas maiores e evitar interrupções no fornecimento de energia.

Atualização de Sistemas Elétricos

Em muitos casos, pode ser necessário atualizar o sistema elétrico existente para atender a novas demandas ou para melhorar a eficiência energética. Isso pode envolver a substituição de cabos antigos, a instalação de novos painéis de distribuição ou a incorporação de tecnologias modernas, como sistemas de automação residencial.

Conclusão

A instalação de sistemas elétricos é um processo complexo que requer planejamento cuidadoso, uso de materiais de alta qualidade e conformidade com normas de segurança. Desde a instalação elétrica residencial até sistemas industriais avançados, garantir que cada componente esteja corretamente instalado é fundamental para a segurança e funcionalidade do edifício. Investir em profissionais qualificados e realizar manutenção regular são passos essenciais para manter a eficiência e a segurança dos sistemas elétricos.

A importância de uma instalação elétrica bem-feita não pode ser subestimada, pois garante não apenas o bom funcionamento dos aparelhos e dispositivos, mas também a segurança dos ocupantes e a integridade do imóvel. Entre em contato
